您真的了解真空氣缸嗎？

真空氣缸的工作原理

對于普通真空發生器，供氣口與正氣源連接，排氣口與消聲器連接，真空口與真空吸盤連接。當壓縮空氣從真空發生器的供氣口流向排氣口時，在真空口處產生帶有噴射開關的真空發生器。通常，在吸盤保持工件后，需要消除吸盤中的真空以釋放工件。如果正壓氣流流入真空發生器的注入通道，則吸盤中的壓力可以迅速從負壓變?yōu)檎龎?，工件可以斷開，帶有噴嘴開關的真空發生器可以完成。

組合式真空發生器有幾種類型， 比較重要的分類是一種是連續耗氣量的組合式真空發電機，另一種是間歇耗氣量的聯合式真空發電機。真空發生器通常由電磁閥、壓力開關和單向閥等真空部件組成。

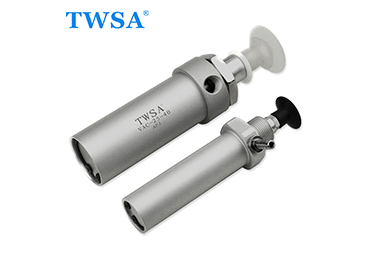

01筒式真空發生器的特點

排氣特性和流量特性曲線。

02

排氣特性

真空度、空氣消耗量、吸入流量和供應壓力之間的關系。

真空度是指當真空端口完全關閉時真空端口中的真空度。

空氣消耗量是通過供氣噴嘴的流量。

吸入流量是指當真空端口向大氣開放時（在標準狀態下）來自真空端口的吸入流量。

03

流量特性

是指在供應壓力為045MPa且真空口未關閉的情況下，吸入流量與真空度之間的關系。當開口完全關閉時，在一定的供應壓力下，真空達到極限值；當空氣開口完全向大氣開放時，為了獲得更大的真空度或更大的吸入流量，真空產生應在0.25～0.6MPa的范圍內，使用范圍為0.4～0.45MPa。

真空發生器的工作溫度范圍為5~60℃，不允許帶油工作。
